商品情報詳細
詳細情報

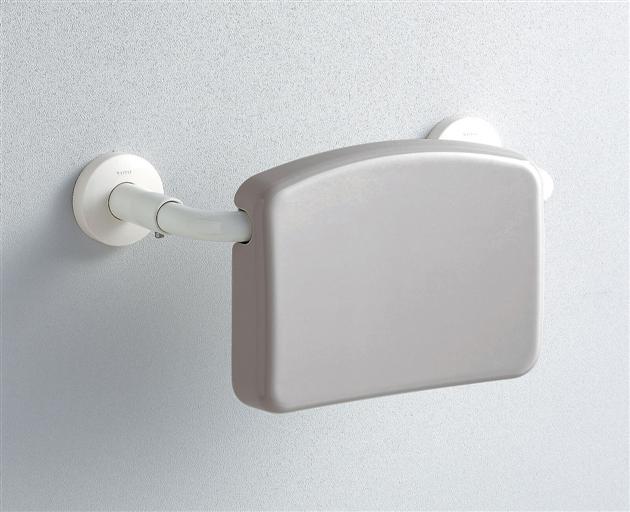

画像はイメージです。表示されている品番の仕様とは異なる場合があります。
イメージ画像を表示しています
- 品番
- ：EWC285C#SC1
- 商品名
- ：背もたれ
- シリーズ名
- ： -
- 希望小売価格
- ：販売終了
| 品番 | EWC285C#SC1 |
|---|---|
| 商品名 | 背もたれ（ハードタイプ） |
| 生産開始 | |
| 生産終了 | 2010/02 |
| 図面(サイズ) | PDF(104KB) |
- ◆互換性注意情報
- 注意情報はありません。
- ◆補修品一覧
-
・図示NO.があっても補修部品として設定されてない場合があります。
・補修部品を発注する際は「発注品番」に記載している品番で発注ください。
・分解図、補修品リストは最新のものをお使いください。
<<品番に対する備考>>
・本体カラーにより、カバー･フレーム色が異なりますのでご注意ください。

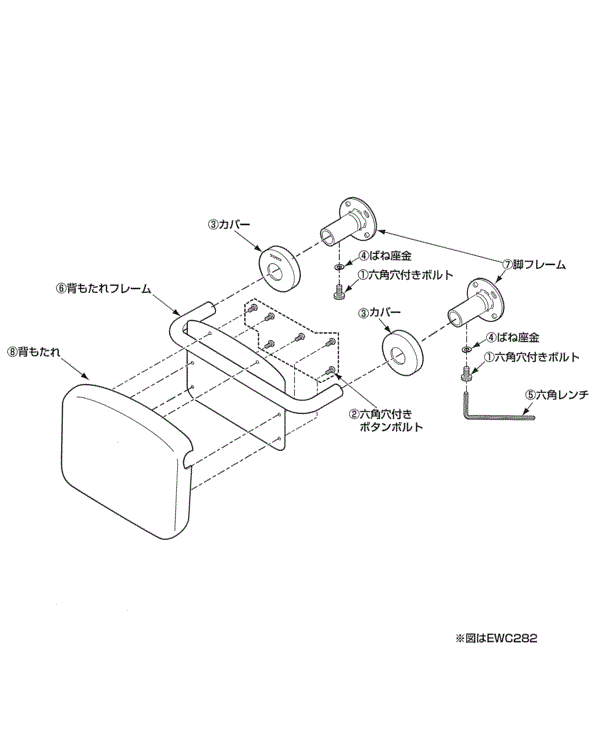

- 【補修品リスト】
- 注1 リンクをクリックすると指定品番の分解図情報を表示します。
- 注2 発注品番の数量1個当たりの価格です。
| 図番 | 発注品番 注1 | 商品名 | 希望小売価格 (税込価格) 注2 |
数量 | 材料 | 下位の補修品 注1 |
備考 |
|---|---|---|---|---|---|---|---|
| 1 | 販売終了 | 六角穴付ボルト | 販売終了 | 2 | ステンレス鋼 | 六角穴付ボルト(対辺4ミリ) 1個入 EW31045に変更 | |
| 2 | 販売終了 | 六角穴付ボタンボルト | 販売終了 | 6 | ステンレス鋼 | EW31055に変更(互換性あり) 六角穴付ボタンボルト(対辺3ミリ) M5×10 1個入 | |
| 3 | 販売終了 | カバー | 販売終了 | 2 | 1個入 色番指定が必要です | ||
| 4 | 販売終了 | ばね座金 | 販売終了 | 2 | ステンレス鋼 | 1個入 TH72691に変更 | |
| 5 | 販売終了 | 六角棒スパナ4 | 販売終了 | 1 | 1個入 対辺4㎜ 85089FCに変更 | ||
| 6 | 販売終了 | 背もたれフレーム | 販売終了 | 1 | ステンレス鋼 | 色番指定が必要です ＃NW1･#N11・＃SC1･色番なし:ﾍｱﾗｲﾝ仕上げ | |
| 7 | 販売終了 | 脚フレーム | 販売終了 | 2 | |||
| 8 | EW40041 | 背もたれ | - | 1 | 色番指定が必要です。(#SS4) |
