商品情報詳細
詳細情報
画像はイメージです。表示されている品番の仕様とは異なる場合があります。
イメージ画像を表示しています
- 品番
- ：SH50BAK
- 商品名
- ：防露式密結形ロータンク
- シリーズ名
- ：ピュアレストQR
- 希望小売価格
- ：販売終了
| 品番 | SH50BAK |
|---|---|
| 商品名 | 防露式密結形ロータンク |
| 生産開始 | 2006/02 |
| 生産終了 | 2006/10 |
| 図面(サイズ) | PDF(140KB) |
- ◆互換性注意情報
- 注意情報はありません。
- ◆補修品一覧
-
・タンク、便器などの補修品は発注品番に色番を付加してご発注ください。
・希望小売価格は代表色(パステルアイボリーほか）の価格を表示しています。
色番によっては価格が変わる場合もございますので、ご注意ください。
・分解図、補修品リストは最新のものをお使いください。
・品番が掲載されていない部品につきましては、補修品が設定されておりませんので、
補修品が設定されているセット単位での交換となります。
品質保証上補修対応できないもの(工場管理の組付け部品など)は、補修品設定
されておりませんので、あらかじめご了承ください。
・分解図の中に専用工具が掲載されている分解図があります。
補修品リストに専用工具が掲載されていない場合は別売品です。

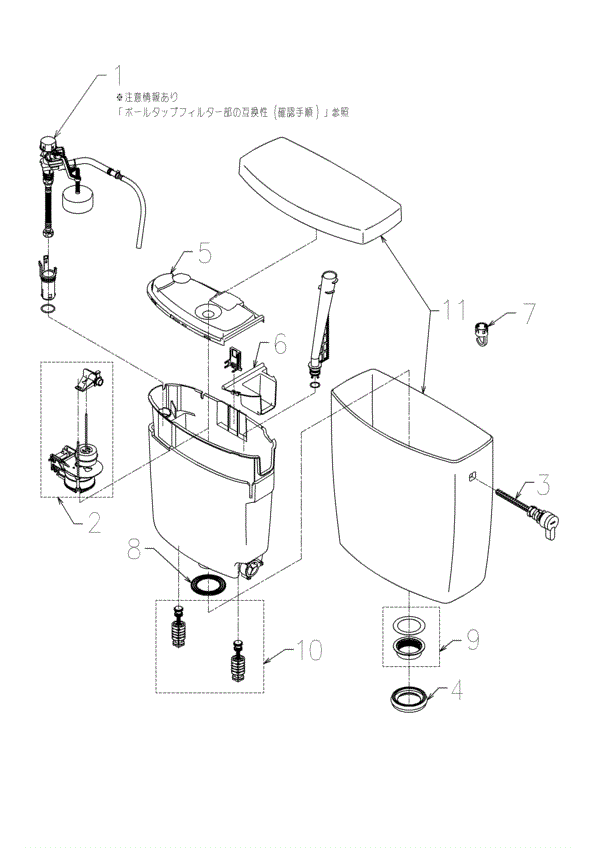

- 【補修品リスト】
- 注1 リンクをクリックすると指定品番の分解図情報を表示します。
- 注2 発注品番の数量1個当たりの価格です。
| 図番 | 発注品番 注1 | 商品名 | 希望小売価格 (税込価格) 注2 |
数量 | 材料 | 下位の補修品 注1 |
備考 |
|---|---|---|---|---|---|---|---|
| 01 | HH06021Z | 立形ロータンク用ボールタップ13 | \12,100(税込\13,310) | 1 | あり | ||
| 02 | HH07021N | 排水弁 | \3,500(税込\3,850) | 1 | あり | ||
| 03 | HH07031 | レバーハンドル | \2,500(税込\2,750) | 1 | あり | ||
| 04 | HH08012S | 密結パッキン | \650(税込\715) | 1 | |||
| 05 | HH09012R | カバー | \1,700(税込\1,870) | 1 | |||
| 06 | HH09035 | ふさぎカバー | \220(税込\242) | 1 | |||
| 07 | HH11192 | ホースクランプ | \180(税込\198) | 1 | |||
| 08 | HH11198 | パッキン | \300(税込\330) | 1 | |||
| 09 | HH12002 | 樹脂タンク取付ナット | \1,050(税込\1,155) | 1 | CS50、CS60、CS100、CS110、CS205、CS260、CS325系便器用 | ||
| 10 | HH12020 | 取付金具ユニット | \2,100(税込\2,310) | 1 | あり | 同梱部品を必ずセットで交換すること | |
| 11 | S220 | 密結タンク | \30,300(税込\33,330) | 1 | あり | 色番指定が必要です。 |
