商品情報詳細
詳細情報
画像はイメージです。表示されている品番の仕様とは異なる場合があります。
- 品番
- ：TEF66L
- 商品名
- ：自動フラッシュバルブ（露出ボックス型）（JIS）
- シリーズ名
- ： -
- 希望小売価格
- ：販売終了
| 品番 | TEF66L |
|---|---|
| 商品名 | 自動フラッシュバルブ（露出ボックス型） （JIS） |
| 生産開始 | 1991/04 |
| 生産終了 | 1998/03 |
| 図面(サイズ) | PDF(126KB) |
- ◆互換性注意情報
- 注意情報はありません。
- ◆補修品一覧
-
・分解図、補修品リスト、互換性注意情報は最新のものをお使いください。
・発注品番の希望小売価格は予告なく変更する場合がありますので、最新の補修品リストをご確認ください。
・発注品番欄に 非補修品 と表示のものは、原則として定期的な補修は不要です。要望される場合は製品交換をご検討願います。
・分解図中に専用工具の記載がある場合でも、補修品リストに専用工具の記載のない場合は別売品です。
・補修品は、外観形状・色調が異なる場合がございます。
・図番は分解図中に記載の番号です。 補修品を発注する際は「発注品番」に記載の品番でご発注ください。
・分解図中に図番があり補修品リストに図番・発注品番の記載のない補修品は、最寄りの取付店・販売店へご依頼してください。

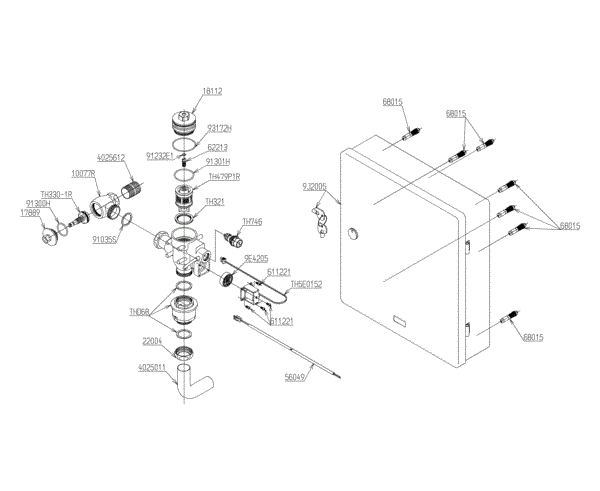

- 【補修品リスト】
- 注1 リンクをクリックすると指定品番の分解図情報を表示します。
- 注2 発注品番の数量1個当たりの価格です。
| 図番 | 発注品番 注1 | 商品名 | 希望小売価格 (税込価格) 注2 |
数量 | 材料 | 下位の補修品 注1 |
備考 |
|---|---|---|---|---|---|---|---|
| 9J2005 | 販売終了 | 販売終了 | 1 | ||||
| 9E4205 | 販売終了 | ダイヤフラム部 | 販売終了 | 1 | |||
| TH5E0152 | 販売終了 | ラッチングソレノイド | 販売終了 | 1 | |||
| 17889 | TH17889A | スピンドルガイド | \2,500(税込\2,750) | 1 | あり | ||
| 18112 | 販売終了 | 蓋 | 販売終了 | 1 | |||
| 22004 | TH22004 | 袋ナット40 | \630(税込\693) | 1 | あり | ||
| TH321 | TH321 | シートパッキン部 | \1,050(税込\1,155) | 1 | あり | ||
| TH330-1R | TH330-2R | スピンドル部 | \6,150(税込\6,765) | 1 | あり | ||
| 4025612 | 販売終了 | 給水管 | 販売終了 | 1 | |||
| TH479P1R | TH479P1R | ピストンバルブ部 | \4,900(税込\5,390) | 1 | あり | ||
| 56049 | 販売終了 | コネクタ付ビニルコード | 販売終了 | 1 | |||
| 611221 | TH611221 | なべ小ねじM4×8 | \170(税込\187) | 4 | あり | ||
| 62213 | 販売終了 | 調節ねじ | 販売終了 | 1 | |||
| TH746 | 販売終了 | フラッシュバルブ用押ボタン部 | 販売終了 | 1 | |||
| 91035S | TH91035S | パッキン | \170(税込\187) | 1 | あり | ||
| 91232E1 | TH91232E1 | Oリング | \170(税込\187) | 1 | あり | ||
| 91300H | TH91300H | Oリング | \170(税込\187) | 1 | あり | ||
| 91301H | TH91301H | Oリング | \170(税込\187) | 1 | あり | ||
| 93172H | TH93172H | Oリング | \170(税込\187) | 1 | あり | ||
| THD68 | THD68A | バキュームブレーカー | \8,200(税込\9,020) | 1 | あり | ||
| 4025011 | 販売終了 | 販売終了 | 1 | 黄銅 | |||
| 68015 | 販売終了 | 販売終了 | 7 | 黄銅 他 |
