商品情報詳細

詳細情報

画像はイメージです。表示されている品番の仕様とは異なる場合があります。

品番
:TKN32PB1Z
商品名
:台付シングル13(シャワー・ソフト・逆止弁無・寒)(台所)(JIS)
シリーズ名
:ニューウエーブ(コンテンポラリ、NEXT)
希望小売価格
:販売終了
品番 TKN32PB1Z
商品名 台付シングル13(シャワー・ソフト・逆止弁無・寒)(台所) (JIS)
生産開始 2003/04
生産終了 2005/07
図面(サイズ) PDF(129KB)

※閲覧するにはAdobe Readerが必要です。

◆互換性注意情報
注意情報はありません。
◆補修品一覧
・分解図、補修品リスト、互換性注意情報は最新のものをお使いください。
・発注品番の希望小売価格は予告なく変更する場合がありますので、最新の補修品リストをご確認ください。
・発注品番欄に 非補修品 と表示のものは、原則として定期的な補修は不要です。要望される場合は製品交換をご検討願います。
・分解図中に専用工具の記載がある場合でも、補修品リストに専用工具の記載のない場合は別売品です。
・補修品は、外観形状・色調が異なる場合がございます。
・図番は分解図中に記載の番号です。 補修品を発注する際は「発注品番」に記載の品番でご発注ください。
・分解図中に図番があり補修品リストに図番・発注品番の記載のない補修品は、最寄りの取付店・販売店へご依頼してください。

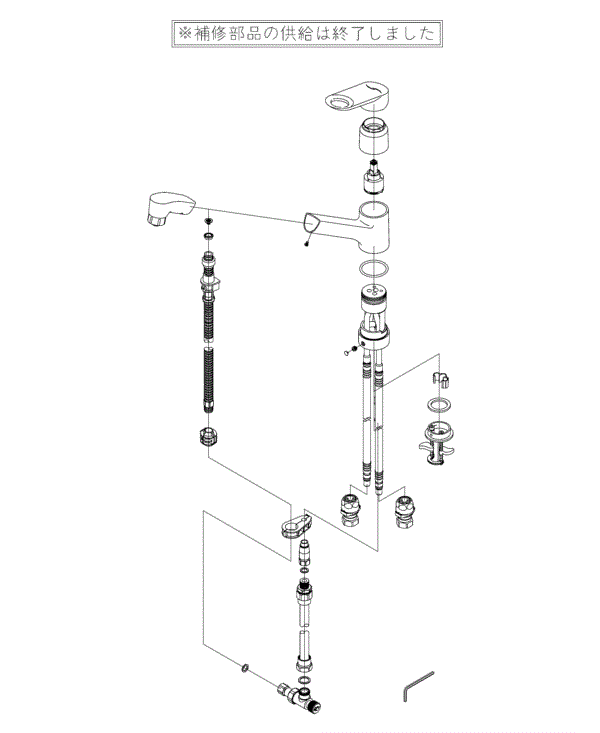

【補修品リスト】
注1 リンクをクリックすると指定品番の分解図情報を表示します。
注2 発注品番の数量1個当たりの価格です。
図番 発注品番 注1 商品名 希望小売価格
(税込価格) 注2
数量 材料 下位の補修品
注1
備考
TH715 TH715 上面施工用アダプター \2,450(税込\2,695) 1 あり
THK16-1 THK16-1 ワンタッチソケット \2,700(税込\2,970) 2 あり
THYF7R THYF7R シングルバルブ部 \6,700(税込\7,370) 1 あり
5C000165 TH5C0165 ホースユニット \4,550(税込\5,005) 1 あり
5C000166 TH5C0166 キッチンスプレー \7,250(税込\7,975) 1 あり
5G000016 TH5G0016 水抜弁部 \7,700(税込\8,470) 1 あり
5G000019 TH5G0019 ホースユニット \3,400(税込\3,740) 1 あり
5G000004 TH5G0283 ホース継手 \2,400(税込\2,640) 1 あり
19233 TH19233 カートリッジ押え \4,050(税込\4,455) 1 黄銅 あり
32479W TH32479W レバーハンドル \5,950(税込\6,545) 1 合成樹脂 他 あり
61181M TH61181M なべ小ねじM4×6 \120(税込\132) 1 ステンレス鋼 他 あり
670631 TH670631 止めねじM8×8 \120(税込\132) 1 ステンレス鋼 あり
85089 TH85089 六角棒スパナ4 \190(税込\209) 1 工具鋼 あり
91720 TH91720 パッキン \120(税込\132) 1 合成樹脂 あり
91842H TH91842H Oリング \120(税込\132) 1 合成ゴム
93520E TH93520E キャップ \580(税込\638) 1 合成ゴム あり
95110 TH95110 ストッパー \130(税込\143) 1 合成樹脂 あり
95216 TH95216 ホースガイド \340(税込\374) 1 合成樹脂 あり
97205 TH97205 スパウト \10,600(税込\11,660) 1 合成樹脂 あり
